Neon dreams ?? Neon Nights! Продолжение неоновой мечты!



Итак, дорогие читатели, сначала скачиваем песню , о чем и будет этот рассказ ->> слушаем и только потом читаем! А иначе будет незачотно!

!НАЧНЕМ!

When the day is done
The night rolls in..
Lonely lovers come alive
With heartbeat as old bearing..

Cruising with mad blue-lightning skaters!

The same old stuff
Always alone in the end..
Could they be me and you
Watching how the nights move.
!Neon Nights - neon Lights - endless Flame!



Итак, как вы догадались из песни, я - отчаянный маниак по части роллерного ночного неон-лайта! Чего и вам желаю! И вот.. коренным образом я решил-таки переделать подсветку на роликах, которая меня давно радует! Почему? Вопрос давнишний и несущественный по сути :)) Разбилась/растряслась прошлогодняя версия моей подсветки... А главное, что по прошествии некоторого времени и опыта наконец стало ясно, каким должен быть этот ночной дивайс : легким- прочным-надежным. Чтобы : сделал-поставил-забыл! И вот теперь я имею удовольствие предложить Вам свой обкатанный временем вариант роллерской подсветки! :)

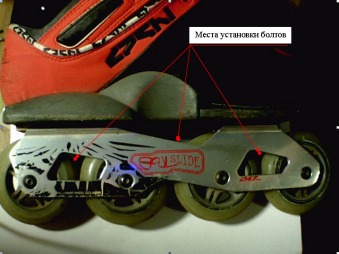

Итак, в наличии у меня было 12 синих расточенных светодиодов (линзы немного сточены напильником для лучшего рассеивания света) и 2 целых светодиода с узким лучом, чтобы освещать дорогу впереди. В качестве проводов я использовал витую пару, остались остатки за окном от районной локальной сети. В качестве источника рассеянного света от диодов я решил использовать оргстекло (плексиглас). Я заказал 4 куска 250*50*6 миллиметров с обработкой (шлифовка торцов после пилы). Размеры я получил, промерив свою раму K2 Soul Slide. Дальше я вычислил место установки винтов и их количество, это все зависит от проемов в раме и свободного между колесами места    Осталось просверлить пластинки.

Далее я поступил просто - банально приложил одну пластину оргстекла к раме, отметил на ней будущие отверстия, сложил стопкой в пакет, привинтил к куску дощечки и разом просверлил во всех четырех пластинах. Дощечка снизу нужна именно для безопасного сверления оргстекла.

Внимание! Сверлить надо без фанатизма - осторожно и плавно, ибо оргстекло имеет свойство трескаться в самый последний момент, когда сверло уже выходит из него!

Затем я просверлил в каждой пластине углубления под светодиоды, два с торцов и один сверху, чтобы светил на землю сквозь пластину. Так как пластины у меня толщиной 6 мм, а светодиоды сверх-яркие 5 мм, то пришлось очень постараться, чтобы получить нужные углубления, а именно - после сверления расширить отверстия путем давления сверлом на еще горячие и пластичные после сверления стенки. Пластины получены, теперь можно содрать защитную пленку с них и отложить.

Затем я подготовил светодиоды - сразу было решено сделать пучок готовых к установке светодиодов с проводами по полметра (на всякий случай, конечно). Для этого была распотрошена витуя пара, нарезаны провода, причем назначил проводок сплошного цвета на [+], а полосатый на [-].

Каждый провод я опалил зажигалкой  примерно на 1 см, чтобы оголить медный проводок для пайки. Затем на каждый конец одел термоусадочную трубку, прикрутил к нужной ножке светодиода и припаял. Далее сдвинул термоусадочную трубку на место пайки и прогрел огнем зажигалки несколько секунд. Чтобы провода не раскручивались, я одел на общий провод кусочек трубки, продвинул к месту пайки и тоже прогрел. Результат таков::

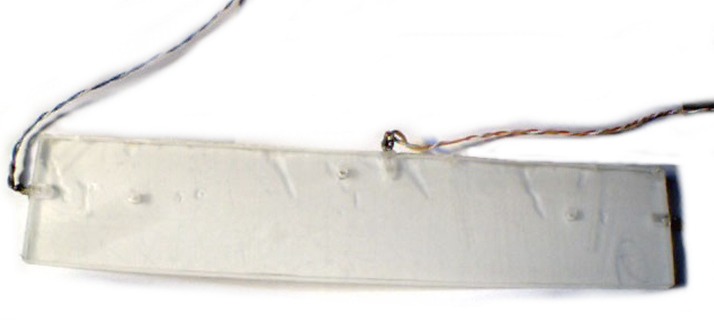

Дальше я вставил расточенные светодиоды в углубления, предварительно смазав слабым прозрачным клеем (Титан). Нюанс такой - слабый клей я использовал для того, чтобы в случае сгорания диода его можно было легко заменить. Смотрим тут::

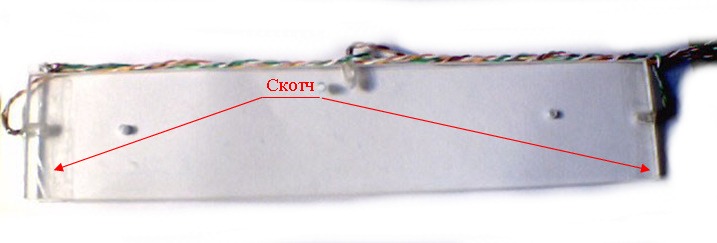

Далее я уложил и скрутил провода от светодиодов, направляя их в конец пластины, и установил впереди нерасточенный светодиод, закрепив его узким скотчем. И с правой стороны пластины пучок проводов так же закрепил скотчем.




Соединил все провода в два толстых провода, подключил провода от второй пластины, пропаял и отвел от них полуметровый провод, заканчивающийся вилкой. Примерил винты, отрезал лишний сантиметр на каждом.




Поскольку принципиально и идейно конструкция уже давно обкатана, питание у меня уже который год одно и то же - 2 батарейных отсека на 3 аккумулятора -АА-, 1,2 V, емкостью 2700 и 2100 мА, суммарное напряжение 3,6 V. Этого хватает на 2-3 часа максимальной светимости, а потом яркость падает на 30-40% и огни работают еще 5-8 часов, точнее не засекал. Батарейные отсеки я положил в нижние карманы штанов, провода от роликов провел внутри штанин и вывел через дыры на коленях :)) У кого таких нет, можно банально прорезать небольшие дырочки прямо в карман или пришить к штанам изнутри кармашки.

Такое крепление наиболее выгодно, меньше тряски, не разбивается батарейный отсек при прыжках. Ранее я крепил батарейные отсеки снаружи к роликам на ремешках, но батарейки ломали пружины в отсеках и все гасло :((

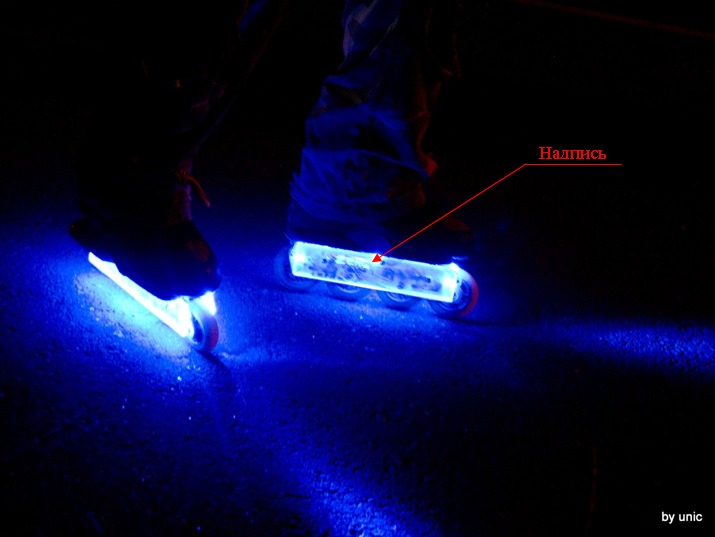

Данная конструкция выдержала прыжки и поездку в 30 км на ура. На одной пластине гвоздем нацарапал ZERG, надпись ярко засветилась. :)))

! И вот все в сборе и включено !




А вот эксперименты с выдержкой - 3 секунды дают такую вот картинку! :)


!Удачных Всем повторений моего лайт-тюнинга!



Crimes of passion for the pretty
Man in blue on his beat
Unseen faces in the streets
!Neon Nights - neon Lights - endless Flame!
!Neon Nights - neon Lights - never Change!

:)



ZERG



all photo: ©by unic

all lirics: ©by Accept

last editing: barh...

special thanks to : neon nights, neon lights, neon dreams, red eye whisky, and lady luck...



time: summer'09
